皮帶輸送機專用除塵器工作原理

　　過濾工況—含塵氣流由切向進入過濾室上部空間，由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被除塵濾袋阻留。粘附在濾袋外層，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由風機吸出而排放于大氣中。

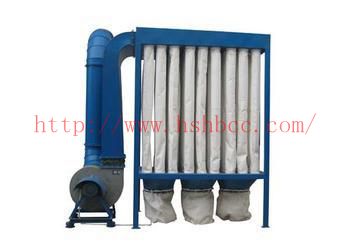

　　布袋除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。

　　再生工況—隨著過濾工況的進行，阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上限時，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。自控裝置我公司也可以配套提供。

　　皮帶輸送機專用除塵器具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵。旋臂分圈逐個反吹。

　　南京除塵器袋籠是采用專用設備一次焊接成型，其特點是焊接牢固，外表光潔挺直，垂直度好，使用方便，可自由拆卸、組合。

　　當濾袋阻力降到下限時，反吹風機構手動關閉或自動停止工作，為節約反吹風機動力，減少反吹風量對于三、四圈(即144ZC—Ⅱ 20ZC—型)布袋除塵器設有分圈反吹機構使每次只反吹一個濾袋。

　　皮帶輸送機專用除塵器特點:

　　1、一次性投資小,與其他除塵器相比價格是低.

　　2、科技含量高,采用布袋除塵效果顯著,達到國家環保排放標準,適用港口、鋼廠、電廠等原料的輸送轉運站皮帶輸料落差點(轉運站)的除塵.

　　3、全部控制實現自動化,無需人工操作,即和工藝設備聯鎖.

　　4、無新的占地,該設備直接安裝在皮帶輸送機機頭部密封閉罩與皮帶軟連接,對更換皮帶及維修無任何影響.也可安裝其它工藝設備的密封閉罩頂部與其軟連接.

　　隨州除塵布袋的結構主要是由上部箱體中部箱體和下部箱體也是灰斗，還有清灰系統和排灰機構等等的部分組成。

　　皮帶輸送機專用除塵器結構

　　1.上箱體：包括除塵器蓋，旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口。

　　2.中箱體：包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門。

　　3.下箱體：包括定位支承架、灰斗、支座。

　　4.反吹風清灰機構：包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。

　　5.反吹風旋臂由置于頂蓋上的減速器驅動，反吹風機落地安裝，過管與旋臂連接對于三、四圈布置的濾袋，旋臂設分圈反吹裝置。
